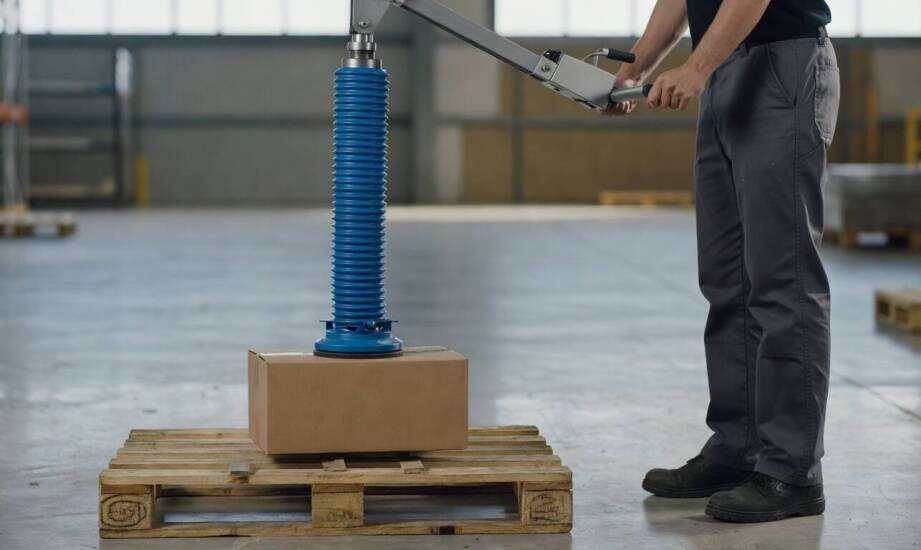

Jak podciśnieniowy podnośnik tubowy przenosi ładunek i gdzie ma swoje ograniczenia

Ręczne manipulowanie ciężkimi lub nieporęcznymi ładunkami na liniach produkcyjnych bezpośrednio przekłada się na zmęczenie operatorów i spadek wydajności procesów montażowych. Ciągłe podnoszenie detali o nieregularnych gabarytach, z którym zmagają się zakłady z branży automotive, sprzętu AGD czy przemysłu spożywczego, zmusza do poszukiwania ergonomicznych alternatyw dla ludzkich mięśni. Zastosowanie technologii podciśnieniowej pozwala usunąć fizyczny ciężar z rąk pracownika, przenosząc całkowite obciążenie na zintegrowany układ mechaniczny. Dedykowany chwytak eliminuje problem transportu elementów trudnych do stabilnego ujęcia tradycyjnymi metodami, takich jak wiotkie worki lub nieporęczne panele drewnopochodne. Wdrażane w przemyśle rozwiązania sprawiają, że jeden operator może bezpiecznie manewrować obiektami o masie do kilkudziesięciu kilogramów, utrzymując przy tym narzucony rytm pracy linii technologicznej bez nadmiernego obciążenia układu szkieletowego.

Zasada działania układu podciśnieniowego

Sercem całego systemu pozostaje wydajny generator podciśnienia, którym najczęściej jest przemysłowa pompa elektryczna lub eżektor zasilany sprężonym powietrzem z sieci zakładowej. Urządzenie to nieustannie odprowadza powietrze z układu, tworząc niezbędną różnicę ciśnień między otoczeniem a wnętrzem przewodu nośnego. Kiedy ssawka przylegnie do powierzchni transportowanego przedmiotu, wytworzona próżnia szczelnie przyciąga ładunek do głowicy roboczej. W tym samym momencie zamknięcie obiegu sprawia, że ciśnienie atmosferyczne napiera na elastyczną tubę z zewnątrz, wymuszając jej pionowy skurcz. To właśnie to zjawisko unosi ładunek w górę, odciążając operatora z konieczności użycia własnej siły. Pracownik obsługujący stanowisko steruje wysokością podnoszenia wyłącznie za pomocą precyzyjnego zaworu umieszczonego na rękojeści. Zwiększenie przepływu powietrza atmosferycznego do wnętrza układu wydłuża tubę, łagodnie obniżając obiekt, natomiast całkowite otwarcie zaworu wentylacyjnego uwalnia przenoszony detal.

Stabilność całego procesu zależy ściśle od parametrów fizycznych samego ładunku. Podstawowym kryterium jest masa, jednak równie istotne pozostają sztywność opakowania, rozkład środka ciężkości oraz struktura powierzchni styku. Bezpieczny chwyt wymaga materiału, który zapewni odpowiednią szczelność pod przyssawką i zapobiegnie gwałtownemu rozszczelnieniu układu. Porowate struktury, takie jak surowe drewno czy tektura o niskiej gęstości, wymuszają zastosowanie pomp o znacznie wyższym przepływie powietrza, aby na bieżąco kompensować straty podciśnienia. Elementy o nieregularnym kształcie wymagają z kolei wielopunktowych głowic ssących dopasowanych do konkretnej geometrii. W prawidłowo skalibrowanym systemie stosunek powierzchni ssącej do przekroju poprzecznego tuby dobiera się tak, aby wygenerowana siła trzymająca dwukrotnie przewyższała nominalną masę przenoszonego obiektu, co stanowi margines bezpieczeństwa przy nagłych ruchach pracownika.

Praktyczne zastosowania i integracja stanowiska

Wykorzystanie podciśnienia sprawdza się doskonale tam, gdzie tradycyjne zawiesia mechaniczne uszkodziłyby delikatną powierzchnię lub zniszczyły wiotkie opakowanie. Urządzenia te dominują przy przeładunku papierowych i foliowych worków z surowcami, szybkiej paletyzacji tekturowych kartonów zbiorczych, a także przy manipulacji gładkimi płytami meblowymi czy wielkogabarytowymi taflami szkła. W standardowych aplikacjach przemysłowych systemy te obsługują najczęściej ładunki o masie do 50 kilogramów, pokrywając większość ręcznych operacji na końcu linii. Projektowanie bardziej zaawansowanych konfiguracji z użyciem wzmocnionych komponentów pozwala zwiększyć maksymalny udźwig bezpiecznego chwytu do 250 kilogramów.

Aby w pełni wykorzystać potencjał podciśnienia, głowica robocza musi zostać odpowiednio zawieszona nad wyznaczoną strefą manipulacyjną. System tworzy integralną całość dopiero po połączeniu z lekkim żurawiem obrotowym, dedykowaną suwnicą podwieszaną lub specjalnym ramieniem pozycjonującym. Konstrukcja ramy wsporczej zapewnia operatorowi maksymalny zasięg i minimalizuje opory podczas poziomego przemieszczania detali. W firmie AIR-LIFT projektujemy stanowiska z myślą o likwidacji wąskich gardeł w zakładach produkcyjnych, dopasowując torowiska do specyfiki konkretnej hali. Płynne wkomponowanie urządzeń w istniejący park maszynowy przyspiesza cykl operacyjny. Często w logistyce wewnątrzzakładowej jako podnośnik magazynowy stosuje się wersje mobilne, które można łatwo relokować wózkiem widłowym między poszczególnymi gniazdami kompletacyjnymi. Zapewnia to dynamiczne reagowanie na zmienne wolumeny pakowania.

Ostateczna decyzja o wdrożeniu konkretnego typu wsparcia transportowego wynika z wnikliwej oceny specyfiki detalu oraz dostępnej przestrzeni. Kształt ładunku, jego przepuszczalność powietrzna oraz wymagana dynamika cyklu wyznaczają fizyczne granice dla sprzętu wykorzystującego sprężystość tuby. W sytuacjach, gdy przedmiot charakteryzuje się skrajnie porowatą powierzchnią uniemożliwiającą wytworzenie stabilnej próżni, lub gdy proces technologiczny narzuca precyzyjne pozycjonowanie detalu pod nietypowym kątem, technika podciśnieniowa ustępuje miejsca sztywnym rozwiązaniom strukturalnym. Wymagające środowiska skłaniają inżynierów do instalacji ramion reakcyjnych lub zaawansowanych trawers pneumatycznych, które stabilizują ładunek niezależnie od zachowania samego materiału.
